隨著科技進步和交通事業的發展，建立智能化交通運輸管理體系已成為現代運輸事業發展的必然趨勢。為了對超限超載進行治理，規范道路運輸秩序，我們在高精度ZZH-201型載重傳感器的基礎上，成功的開發了一整套車輛載重監控系統，能實時監控車輛的載貨重量。

車輛載重實時監控系統旨在緩解車輛超載而導致的交通事故的發生頻率、道路破壞、國家稅費的流失、環境的污染等社會和環境的問題。同時還能提高車輛運輸效率、降低空駛率、監控貨物運輸過程中的重量變化、評價司機的駕駛水平等功能。

整套系統包括硬件和軟件兩部分組成：

車輛實時載重監控系統的意義：

1、 了解車輛在外的作業情況、拉了多少趟、裝貨的重量、裝卸貨的位置。

2、 防止車輛超載，減少路政較近的處罰。

3、 防止貨物隨意傾倒，有助于加強社會監管，降低監管成本，保護優美環境。

4、 可以評價司機的工作強度，工作質量，杜絕偷貨、換貨、繞道、拉私活等現象。

5、 貨主可以全程監控貨物在運輸過程中的重量變化，防止換貨少貨。

6、 實時監控車輛的載貨情況，提高車輛的調度效率。

系統各個組成介紹

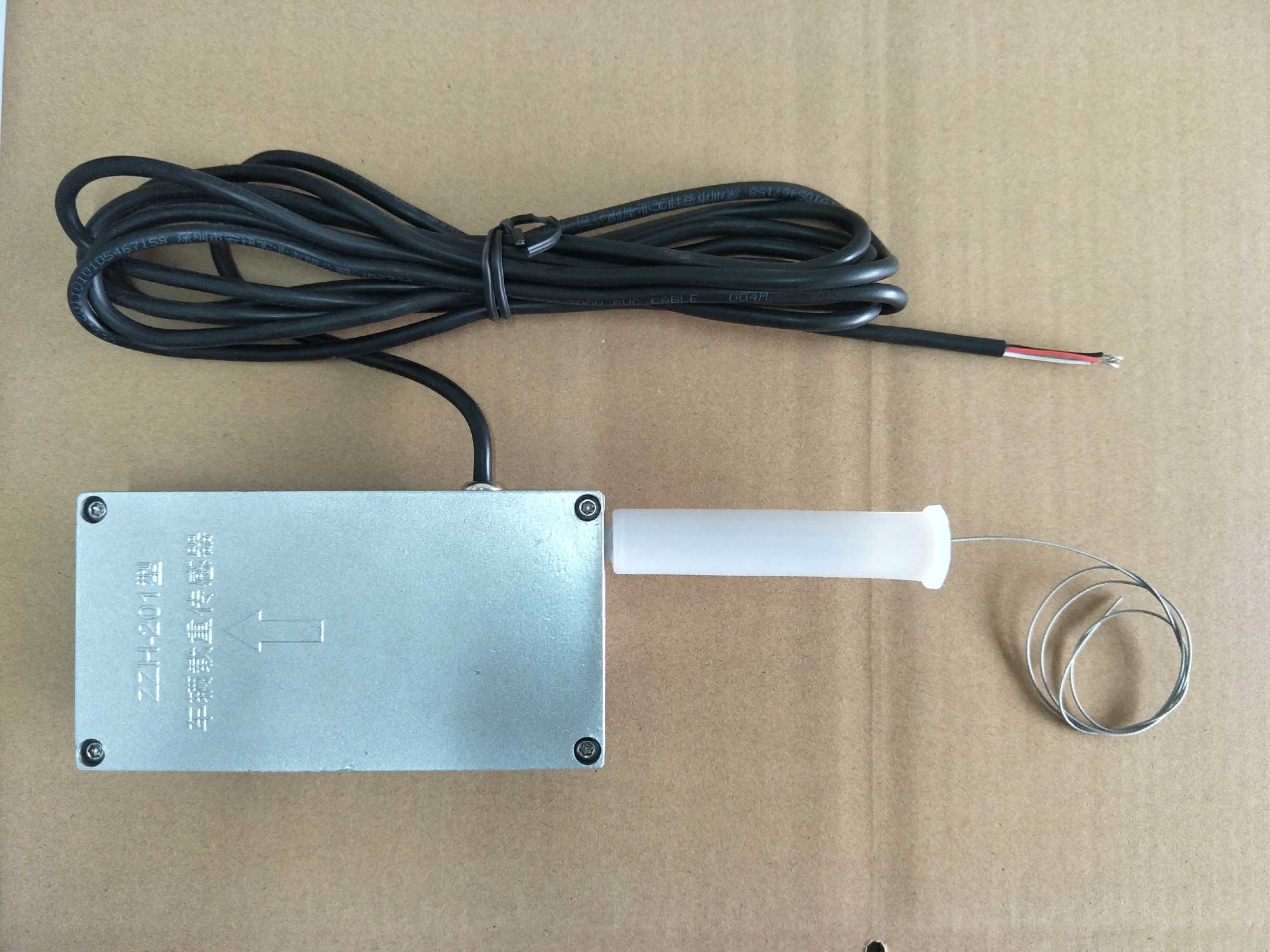

ZZH-201型高精度載重傳感器

ZZH-201型車輛載重傳感器通過采集車架與車橋間距離變化從而判斷車輛載貨重量的一種傳感器,他安裝于車架和車橋之間，將車架與車橋間豎直方向的變化量轉換轉換為相應的電信號傳送給檢測設備。

該傳感器采用高精度測量芯片,充分利用電容式傳感器測量精度高的特點，耐沖擊、免維護、長壽命、安裝方便，所需空間小，不受車型限制。

該傳感器連接于車架和車橋之間，采用柔性連接，能徹底防止車輛側傾，左右晃動對傳感器造成的損傷，使用壽命大大的增加。

該傳感器是計量級測量儀器，具有很高的分辨率和測量精度。它無須人工干預，自動校準，不受空氣溫度濕度的影響。

ZZH-201型載重傳感器與同類產品相比具有以下的優勢：

⒈ 測量精度高，分辨率可以做到0.1mm。

⒉ 采用獨特測量原理，避免了高低溫度，濕度對傳感器的影響

⒊ 抗干擾能力強，不受強磁的影響

⒋ 抗震性能好，避免車輛的上下震動，左右漂移等對傳感器的損壞

⒌ 整套系統采用全部數字通訊，傳輸信號精度高、抗干擾能力強

⒍ 采用LCD液晶顯示，車連載重可以實現本地、遠程平臺、手機app同步顯示

⒎ 體積小安裝方便快捷，靈活，不受車型限制

傳感器參數介紹:

1、性能指標：

● 檢測范圍：0-100mm

● 分辨率?。?0.2%

● 測量最大誤差：0.1mm

● 輸出方式0-5V,RS232,RS485

● 供電電源：DC7～42V或者5V供電，

● 額定功率：小于0.1W

● 免安裝，操作簡便，采用柔性連接，徹底防止車輛晃動傾斜等對傳感器造成的損傷

2、使用說明：

該傳感器有四條輸出線，分別是紅黑白棕綠黃。下面是具體的接線定義

2.1輸出線定義

接口輸出線采用6芯電纜線，接線定義如下

0～5V輸出方式（ZZH-201A型）：

黑線  接電源地

紅線  接電源正

白線  0V～5V電壓信號輸出，接電壓信號線

RS232輸出方式（ZZH-201C）：

黑線  接電源地

紅線  接電源正

白線  RXD輸入，接車機RS232發送端(TXD)

棕線  TXD輸出，接車機RS232接收端(RXD)

RS485輸出方式（ZZH-201D）：

黑線  接電源地

紅線  接電源正

白線  接RS485  A

棕線  接RS485  B
